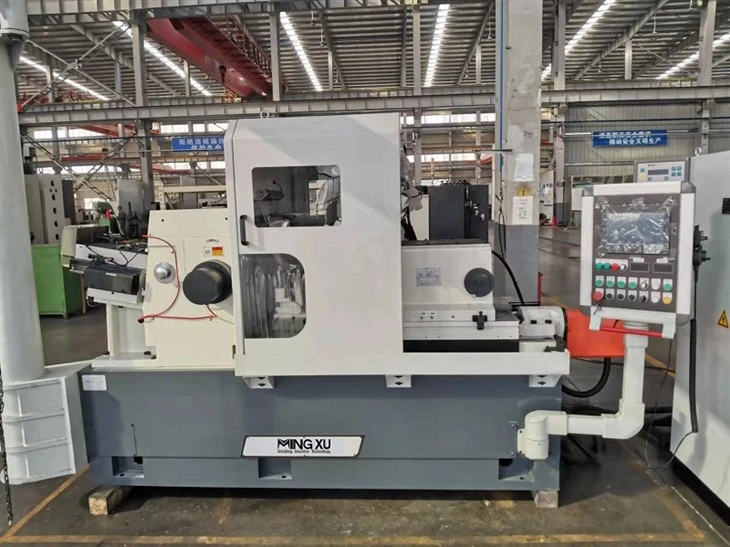

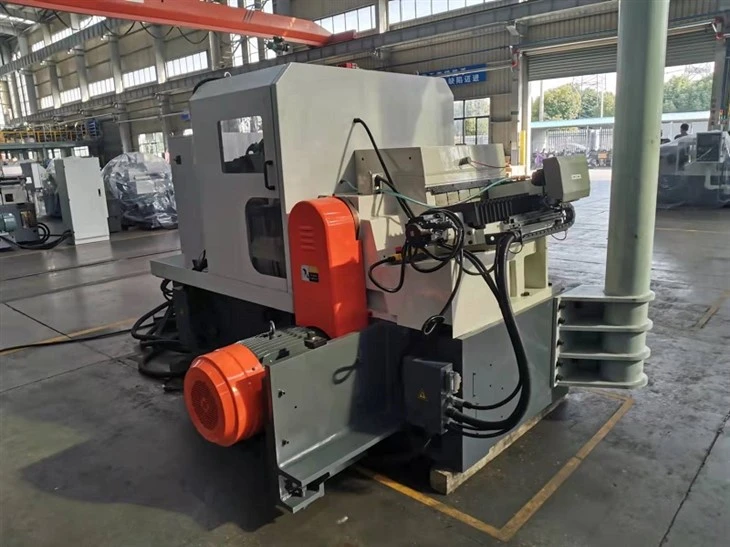

Бесцентровый шлифовальный станок с ЧПУ
Бесцентрово-шлифовальный станок с ЧПУ — это устройство с числовым программным управлением, которое позволяет выполнять наружное цилиндрическое шлифование заготовок-без зажимов посредством трех-точечной опоры шлифовального круга, направляющего колеса и кронштейна.
- Быстрая доставка
- Гарантия качества
- Круглосуточная служба поддержки клиентов
Внедрение продукции
Введение
Бесцентрово-шлифовальный станок с ЧПУ — это устройство с числовым программным управлением, которое позволяет выполнять наружное цилиндрическое шлифование заготовок-без зажимов посредством трех-точечной опоры шлифовального круга, направляющего колеса и кронштейна.
Спецификация
|
Название продукта |
Бесцентровый шлифовальный станок с ЧПУ |
|
Модель |
МХ-М200 |
|
Глубокая-подача |
|
|
Диаметр шлифования |
5-100 мм |
|
Макс. Длина шлифования |
190 мм |
|
Сквозной-фид |
|
|
Диаметр шлифования |
5-100 мм |
|
Спецификация шлифовального круга |
П600х200(250)х305мм |
|
Спецификация регулирующего колеса |
П350х200(300)х203мм |
|
Скорость шлифовального круга |
1100об/мин |
|
Регулировка скорости вращения колес (бесступенчатая) |
10-200об/мин |
|
Регулировка угла поворота рамы колес |
|
|
Вертикальный |
-2 градуса - +5 градуса |
|
Горизонтальный |
-1 градус - +3 градус |
|
Минимальная подача регулирующего колеса |
0,001 мм |
|
Минимальная подача шлифовального круга |
0,001 мм |
|
Высота от центральной линии Gri. Колесо и Рег. Колесо для работы и отдыха |
200 мм |
|
Поток воды |
100 л/мин |
|
Общая мощность |
|
|
Мотор шлифовального круга |
22кВт |
|
Регулирующий колесный двигатель |
3кВт |
|
Двигатель водяного насоса |
0,45 кВт |
|
Двигатель смазочного насоса |
0,09 кВт |
|
Магнитный двигатель сепаратора охлаждающей жидкости |
0,18 кВт |
|
Источник питания |
3Н 50Гц 380В |
|
Размеры машины (ДxШxВ) |
3200х1785х1800мм |
|
Вес машины |
Около 7500 кг |
|
Точность (стандартные бары) |
|
|
Округлость |
0,001 мм |
|
Цилиндричность |
0,0018 мм |
|
Шероховатость |
Ра0,16 мкм |
Функции
Корректировка размеров на уровне микрометра-
Подача направляющего колеса и правка шлифовального круга имеют минимальную единицу измерения 0,001 мм, что соответствует минимальному смещению ходового винта, что позволяет регулировать размеры с шагом в микрометр.
Широкий охват
Фиксированная высота центра 200 мм в сочетании со спецификациями шлифовального/направляющего круга позволяет обрабатывать диаметры от 5 до 100 мм, устраняя необходимость смены оборудования для адаптации к различным заготовкам.
Уменьшение источников ошибок
Трех-точечная опора (шлифовальный круг/направляющий круг/опора) заменяет зажим и позиционирование, гарантируя, что округлость 0,001 мм и цилиндричность 0,0018 мм в первую очередь определяются траекторией правки и движением направляющего колеса.
Приложения
Обработка автомобильных деталей:Используется для обработки наружных диаметров цилиндрических деталей, таких как приводные валы, стержни клапанов и иглы топливных форсунок, что снижает влияние ошибок зажима.
Производство подшипников:Применяется для обработки наружных диаметров роликов и колец подшипников, контроля источника цилиндричности.
Обработка гидравлических деталей:Используется для обработки наружных диаметров штоков поршней и сердечников клапанов, уменьшая влияние зажимной деформации.
Прецизионная механическая обработка деталей:Применяется для обработки наружных диаметров направляющих стоек и оптических валов, формирования сопряженных базовых поверхностей.
