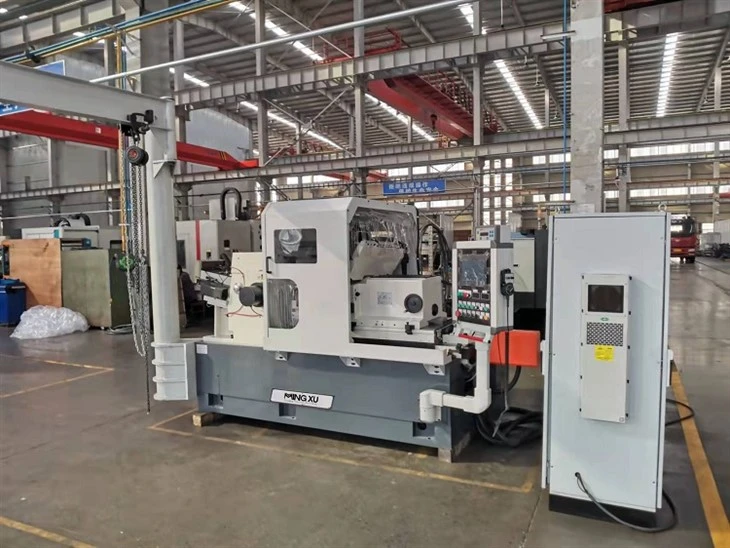

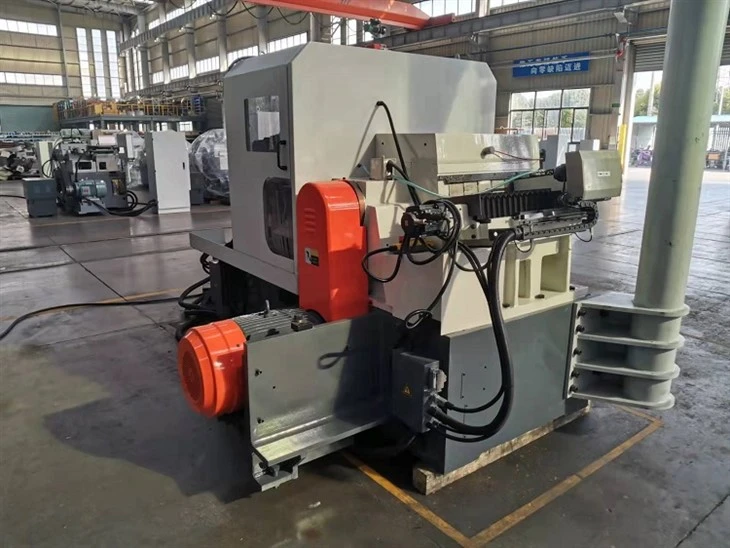

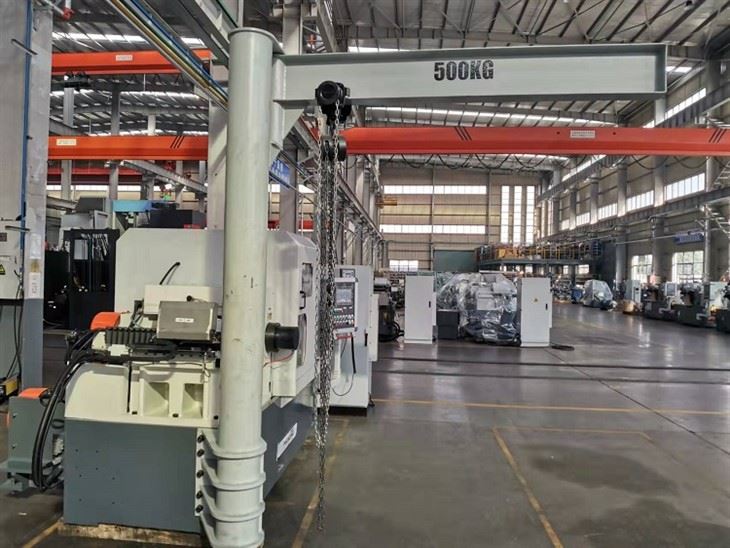

Бесцентровые шлифовальные станки с ЧПУ
Бесцентрово-шлифовальные станки с ЧПУ используются для наружного круглого шлифования вращающихся деталей без центральной опоры. Относительное движение направляющего и шлифовального круга контролируется системой ЧПУ для достижения геометрической коррекции наружного диаметра заготовок различного размерного диапазона.
- Быстрая доставка
- Гарантия качества
- Круглосуточная служба поддержки клиентов
Внедрение продукции
Введение
Бесцентрово-шлифовальные станки с ЧПУ используются для наружного круглого шлифования вращающихся деталей без центральной опоры. Относительное движение направляющего и шлифовального круга контролируется системой ЧПУ для достижения геометрической коррекции наружного диаметра заготовок различного размерного диапазона.
Спецификация
|
Название продукта |
Бесцентровые шлифовальные станки с ЧПУ |
||
|
Модель |
МХ-М200 |
MX-M400 |
МХ-М500 |
|
Глубокая-подача |
|||
|
Диаметр шлифования |
5-100 мм |
5-200 мм |
5-200 мм |
|
Макс. Длина шлифования |
190 мм |
390 мм |
490 мм |
|
Сквозной-фид |
|||
|
Диаметр шлифования |
5-100 мм |
5-200 мм |
5-200 мм |
|
Спецификация шлифовального круга |
П600х200(250)х305мм |
Р600х400х305мм |
Р600х500х305мм |
|
Спецификация регулирующего колеса |
П350х200(300)х203мм |
П350х400х203мм |
П350х500х203мм |
|
Скорость шлифовального круга |
1100об/мин |
1100об/мин |
1100об/мин |
|
Регулировка скорости вращения колес (бесступенчатая) |
10-200об/мин |
10-200об/мин |
10-200об/мин |
|
Регулировка угла поворота рамы колес |
|||
|
Вертикальный |
-2 градуса - +5 градуса |
-2 градуса - +5 градуса |
-2 градуса - +5 градуса |
|
Горизонтальный |
-1 градус - +3 градус |
-1 градус - +3 градус |
-1 градус - +3 градус |
|
Минимальная подача регулирующего колеса |
0,001 мм |
0,001 мм |
0,001 мм |
|
Минимальная подача шлифовального круга |
0,001 мм |
0,001 мм |
0,001 мм |
|
Высота от центральной линии Gri. Колесо и Рег. Колесо для работы и отдыха |
200 мм |
200 мм |
200 мм |
|
Поток воды |
100 л/мин |
200л/мин |
200л/мин |
|
Общая мощность |
|||
|
Мотор шлифовального круга |
22кВт |
30КВт |
37кВт |
|
Регулирующий колесный двигатель |
3кВт |
3кВт |
3кВт |
|
Двигатель водяного насоса |
0,45 кВт |
0,45 кВт |
0,45 кВт |
|
Двигатель смазочного насоса |
0,09 кВт |
0,09 кВт |
0,09 кВт |
|
Магнитный двигатель сепаратора охлаждающей жидкости |
0,18 кВт |
0,18 кВт |
0,18 кВт |
|
Источник питания |
3Н 50Гц 380В |
3Н 50Гц 380В |
3Н 50Гц 380В |
|
Размеры машины (ДxШxВ) |
3200х1785х1800мм |
3300х1780х1900мм |
3400х2100х1800мм |
|
Вес машины |
Около 7500 кг |
Около 9000 кг |
Около 10000 кг |
|
Точность (стандартные бары) |
|||
|
Округлость |
0,001 мм |
0,001 мм |
0,001 мм |
|
Цилиндричность |
0,0018 мм |
0,0018 мм |
0,0018 мм |
|
Шероховатость |
Ра0,16 мкм |
Ра0,16 мкм |
Ра0,16 мкм |
Функции
Расширение зоны покрытия машин
Ширина шлифовального/направляющего круга увеличена с 200 мм до 500 мм в сочетании с высотой центра 200 мм, что расширяет диапазон диаметров обработки с 5–100 мм до 5–200 мм.
Подача микронного-уровня
Минимальная единица подачи направляющего круга и правки шлифовального круга составляет 0,001 мм. Конструкция ходового винта превращает удаление материала в количественный микро-шаговый контроль.
Сходимость геометрических ошибок
Заготовка не закреплена и не позиционирована. При поддержке шлифовального круга, направляющего колеса и опоры результаты округлости и цилиндричности в первую очередь определяются согласованностью между траекторией правки и движением направляющего колеса.
Приложения
Обработка автомобильных деталей:Используется для непрерывного шлифования наружных диаметров цилиндрических деталей, таких как приводные валы, стержни клапанов и иглы топливных форсунок, для достижения постоянной геометрии наружного диаметра при массовом производстве.
Производство подшипников:Используется для обработки наружных диаметров роликов и колец подшипников, уменьшая влияние зажима и позиционирования цепей на цилиндричность за счет метода поддержки без зажима-.
Обработка деталей гидравлической системы:Используется для обработки наружных диаметров штоков поршней и сердечников клапанов, чтобы уменьшить влияние деформации зажима на форму наружного диаметра при обработке заготовок с соотношением длины-к-диаметру.
Прецизионная механическая обработка деталей:Используется для обработки наружных диаметров направляющих стоек и оптических валов для формирования сопрягающихся контактных поверхностей со стабильным линейным движением.
