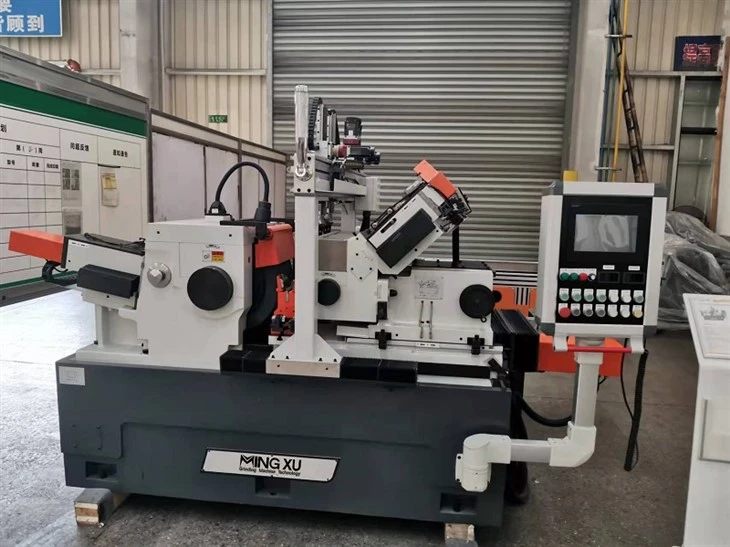

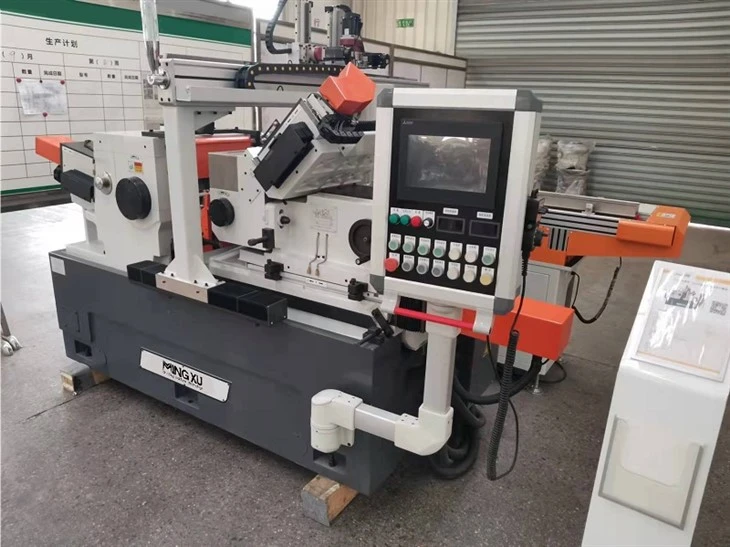

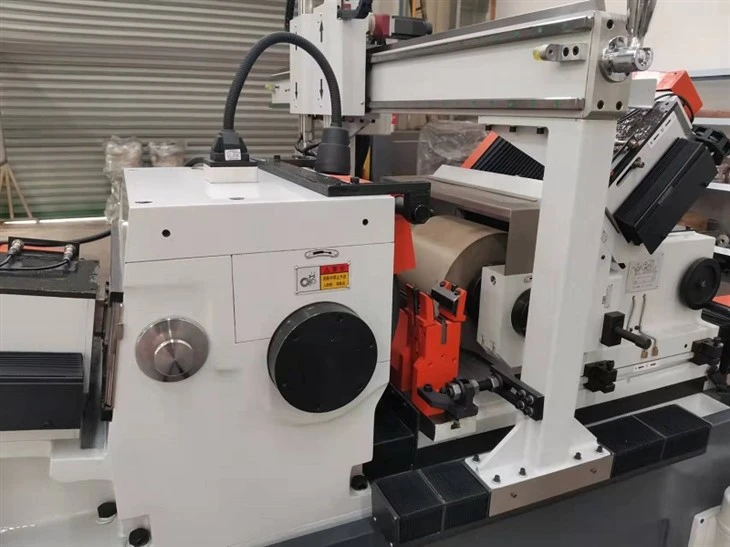

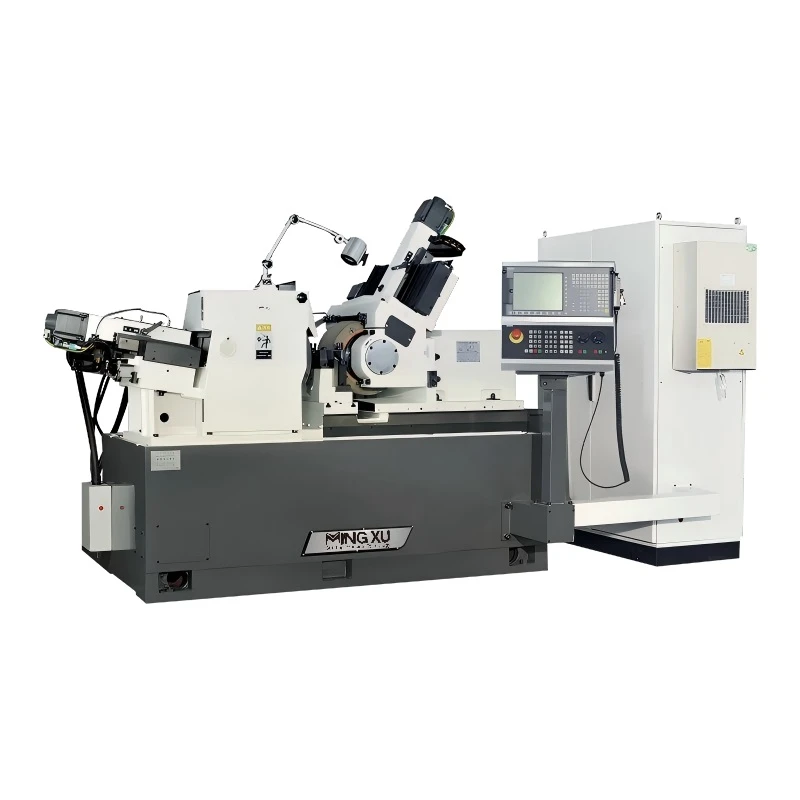

Бесцентровое шлифовальное оборудование с ЧПУ
Бесцентровое шлифовальное оборудование с ЧПУ — это тип станка с ЧПУ, который использует совместное действие шлифовального круга и направляющего колеса для шлифования внешнего диаметра вращающегося тела без опоры с центральным отверстием.
- Быстрая доставка
- Гарантия качества
- Круглосуточная служба поддержки клиентов
Внедрение продукции
Введение
Бесцентровое шлифовальное оборудование с ЧПУ — это тип станка с ЧПУ, который использует совместное действие шлифовального круга и направляющего колеса для шлифования внешнего диаметра вращающегося тела без опоры с центральным отверстием.
Спецификация
|
Название продукта |
Супервысокоточная бесцентровая шлифовальная машина |
|
Модель |
МХ-S200 |
|
Глубокая-подача |
|
|
Диаметр шлифования |
2-60 мм |
|
Макс. Длина шлифования |
190 мм |
|
Сквозной-фид |
|
|
Диаметр шлифования |
2-60 мм |
|
Спецификация шлифовального круга |
П500х200х305мм |
|
Спецификация регулирующего колеса |
П350х200х203мм |
|
Скорость шлифовального круга |
1338об/мин |
|
Регулировка скорости вращения колес (бесступенчатая) |
10-200об/мин |
|
Регулировка угла поворота рамы колес |
|
|
Вертикальный |
-2 градуса - +5 градуса |
|
Горизонтальный |
-1 градус - +3 градус |
|
Минимальная подача регулирующего колеса |
0,001 мм |
|
Минимальная подача шлифовального круга |
0,001 мм |
|
Высота от центральной линии Gri. Колесо и Рег. Колесо для работы и отдыха |
200 мм |
|
Поток воды |
50л/мин |
|
Общая мощность |
|
|
Мотор шлифовального круга |
18,5 кВт |
|
Регулирующий колесный двигатель |
3кВт |
|
Двигатель водяного насоса |
0,25 кВт |
|
Двигатель смазочного насоса |
0,09 кВт |
|
Магнитный двигатель сепаратора охлаждающей жидкости |
0,18 кВт |
|
Источник питания |
3Н 50Гц 380В |
|
Размеры машины (ДxШxВ) |
2800х2500х1600мм |
|
Вес машины |
Около 5000 кг |
|
Точность (стандартные бары) |
|
|
Округлость |
0,001 мм |
|
Цилиндричность |
0,0018 мм |
|
Шероховатость |
Ра0,16 мкм |
Функции
Микро-контроль подачи
Как минимальная подача, так и подача правки составляют 0,001 мм, что гарантирует минимальное количество материала, снимаемого за один проход, и напрямую влияет на отклонения размеров.
Возможность адаптации к широкому диаметру
Поддерживает диаметры шлифования от 2 до 60 мм и в сочетании с регулировкой скорости направляющего колеса от 10 до 200 об/мин позволяет регулировать линейное согласование скорости для заготовок различного диаметра.
Регулировка угла контакта
Держатель направляющего колеса можно регулировать в диапазоне от -2 градусов до +5 градусов по вертикали и от -1 градусов до +3 градусов по горизонтали, тем самым изменяя направление силы заготовки и составляющую осевой подачи.
Непрерывное охлаждение и разделение
Скорость потока охлаждающей жидкости 50 л/мин в сочетании с устройством магнитной сепарации обеспечивает теплообмен в зоне шлифования и отделение ферромагнитной шлифовальной стружки.
Приложения
Производство автомобильных запчастей:Используется для обработки наружных диаметров валов и штифтов в соответствии с требованиями к размерам сборки.
Подшипниковая промышленность:Используется для обработки наружных диаметров роликов и дорожек качения для изменения геометрии контакта.
Общее машиностроение:Используется для пакетной обработки валов и дорожек качения, обеспечивая формирование непрерывной подачи.
Стандартные детали и оснастка для промышленности:Используется для обработки деталей небольшого-размера в соответствии с требованиями различных размеров.
