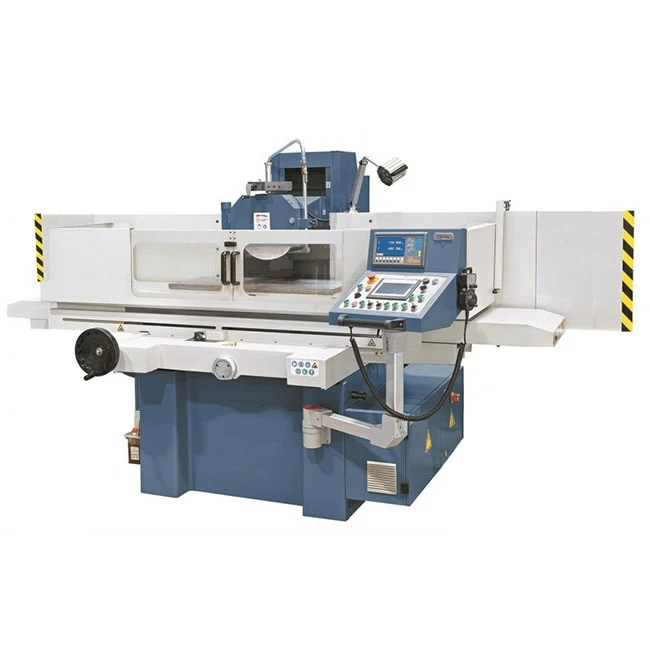

Высокоточный настольный плоскошлифовальный станок



Высокоточный настольный плоскошлифовальный станок для тонкой обработки поверхности и шлифования на микрон-уровне. Используется для металлических деталей, требующих плоскостности, гладкой поверхности и стабильной точности размеров при производстве.





МХ-50100	АХР	ЭХД	NC2
Вертикальный	Быстрое движение и ручной	Серводвигатель переменного тока	Серводвигатель переменного тока
Крест	Автоматический прерывистый	Мотор	Серводвигатель переменного тока
Продольный	Гидравлический	Гидравлический	Гидравлический
Контроллер	--	GS-ПЛК с сенсорным управлением	GS-ПЛК с сенсорным управлением



Модель		MX-50100AHR/AHD/NC2
Размер стола (ШxД)		506x1005 мм
Макс. Продольное перемещение		1030 мм
Кросс Транал		540 мм
Макс. Расстояние от центра шпинделя до стола		540 мм
Размер магнитного патрона		500х1000мм
Скорость продольного движения стола		5~25м/мин
Поперечное перемещение стола	Автоматическая подача	0,1~8 мм/мин
	Быстрая скорость	990 мм/мин
	Подача маховика	0,02 мм/дел.
Вертикальное перемещение шлифовальной головки	Автоматическая подача	-(режим H/R)0,005/0,01/0,02/0,03/0,04/0,05 (только для модели D) (мм/ход)
	Быстрая скорость	-(режим H)610 (только для модели R) 480 (только для модели D) (мм/мин)
	Подача маховика	0,005 мм/дел.
Шлифовальный круг	Скорость	50 Гц 1440 об/мин
		60 Гц 1750 об/мин
	(ODxWxID)Размер	Ф355х40хФ127мм
Шпиндельный двигатель		5,5 кВт/7,5 л.с.
Гидравлический двигатель		2,2 кВт
Двигатель охлаждающего насоса		0,09 кВт
Подъемный двигатель		-(режим H) 0,25 кВт (режим R) 0,75 кВт (режим D, серводвигатель)
Двигатель поперечной подачи		0,04 кВт
Максимальная грузоподъемность стола (включая магнитный патрон)		600 кг
Общая номинальная мощность		9 кВт
Высота машины		1890 мм
Шероховатость поверхности		Ra Меньше или равно 0,25 мкм
Вес брутто		4100 кг
Размер упаковки (ДxШxВ)		3060*2360*2300 мм





Микронная точность шлифования
Точность обработки поверхности до 1 мкм для задач шлифования с точными допусками.

Жесткая чугунная конструкция
Чугунная станина,-снимающая напряжения, обеспечивает устойчивость к вибрации и стабильность размеров.

Большая площадь рабочего стола
Размер стола 506 × 1005 мм для средних и больших заготовок.

Емкость для длительных путешествий
Продольное перемещение 1030 мм и поперечное перемещение 540 мм для расширения диапазона обработки.

Стабильный магнитный зажим
Магнитный патрон размером 500 × 1000 мм с равномерной силой удержания по всей поверхности.

Шпиндельная система с низким уровнем вибрации
Сбалансированная конструкция шпинделя обеспечивает стабильное вращение и стабильное качество поверхности.





Конфигурация машины:Шпиндель, система управления и размер стола могут быть отрегулированы в зависимости от производственных требований.

Рабочий стол и патрон:Магнитный патрон и размер стола можно настроить для разных типов заготовок.

Требования к точности:Для конкретных задач шлифования доступны различные уровни точности.

Производственная интеграция:Доступны корректировки компоновки и процесса для установки линии и серийного производства.





Аэрокосмические компоненты:Прецизионное шлифование мелких деталей конструкции;

Автомобильные детали:Обработка поверхности деталей двигателя и трансмиссии;

Формируем и умираем:Отделка основ форм и вставок;

Инструмент и приспособления:Шлифование калибра, режущего инструмента и деталей крепежа;

Медицинские компоненты:Точное шлифование металлических деталей.
