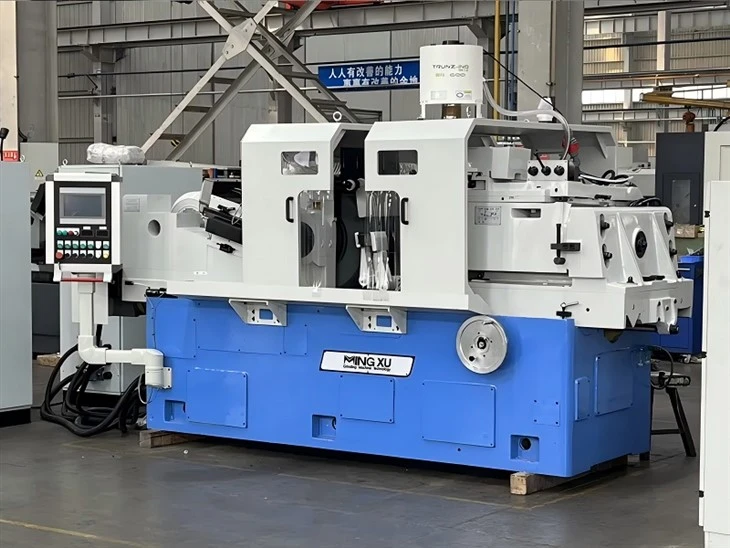

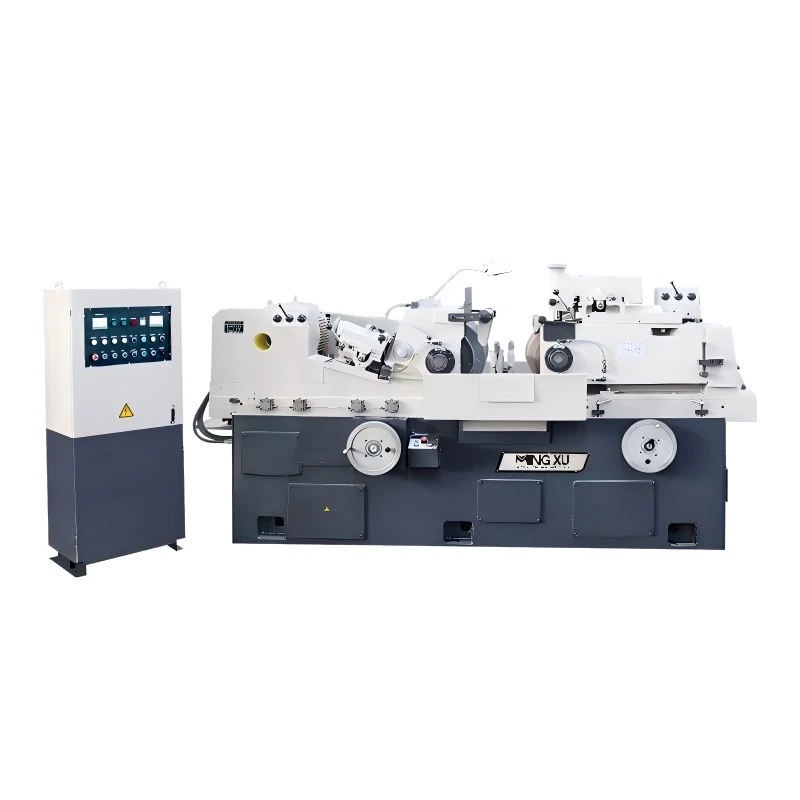

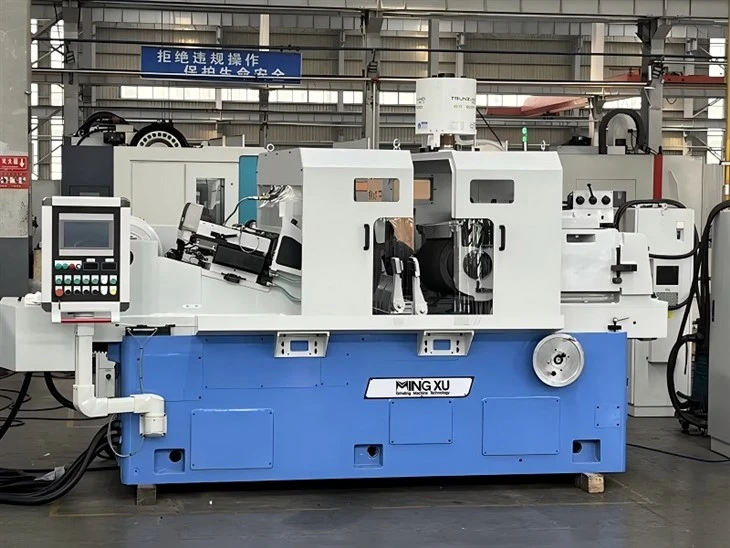

Бесцентровый шлифовальный станок с широкими колесами
Бесцентрово-шлифовальный станок с широким-кругом (MX-M11200) — это устройство, выполняющее наружное круглое шлифование с использованием шлифовального круга и направляющего колеса при отсутствии центральной опоры. Применяется для врезной и-обработки деталей валов и втулок диаметром 10–200 мм.
- Быстрая доставка
- Гарантия качества
- Круглосуточная служба поддержки клиентов
Внедрение продукции
Введение
Бесцентрово-шлифовальный станок с широким-кругом (MX-M11200) — это устройство, выполняющее наружное круглое шлифование с использованием шлифовального круга и направляющего колеса при отсутствии центральной опоры. Применяется для врезной и-обработки деталей валов и втулок диаметром 10–200 мм.
Спецификация
|
Название продукта |
Бесцентровый шлифовальный станок с широкими колесами |
|
Модель |
MX-M11200 |
|
Глубокая-подача |
|
|
Диаметр шлифования |
10-200 мм |
|
Макс. Длина шлифования |
590 мм |
|
Сквозной-фид |
|
|
Диаметр шлифования |
10-200 мм |
|
Спецификация шлифовального круга |
П500х600х305мм |
|
Спецификация регулирующего колеса |
П350х600х203мм |
|
Скорость шлифовального круга |
1330об/мин |
|
Регулировка скорости вращения колес (бесступенчатая) |
10-200об/мин |
|
Регулировка угла поворота рамы колес |
|
|
Вертикальный |
-2 градуса - +4 градуса |
|
Горизонтальный |
0 градусов - +3 градусов |
|
Минимальная подача рамы шлифовального круга |
0,002 мм |
|
Минимальная подача регулируемой рамы колеса |
0,01 мм |
|
Величина подачи/деление шлифовального круга |
0,01 мм |
|
Регулирующее колесо для правки количества/деления |
0,01 мм |
|
Высота от центральной линии Gri. Колесо и Рег. Колесо для работы и отдыха |
290 мм |
|
Общая мощность |
|
|
Мотор шлифовального круга |
37кВт |
|
Регулирующий колесный двигатель |
3кВт |
|
Источник питания |
3Н 50Гц 380В |
|
Размеры машины (ДxШxВ) |
3500х1850х1720мм |
|
Вес машины |
Около 10000 кг |
|
Точность (стандартные бары) |
|
|
Округлость |
0,002 мм |
|
Цилиндричность |
0,005 мм |
|
Шероховатость |
Ра0,32 мкм |
Функции
Уменьшенный зажим:Шлифовальный круг шириной 600 мм расширяет диапазон осевого контакта, позволяя при обработке-подачей непрерывно обрабатывать большие площади, тем самым уменьшая количество повторных зажимов и позиционирований.
Контролируемые размеры:Минимальная подача шлифовального круга составляет 0,002 мм, направляющего круга — 0,01 мм, а индекс правки — 0,01 мм, что позволяет регулировать размерную компенсацию с фиксированным шагом.
Регулируемая дорожка:Направляющее колесо имеет бесступенчатую регулировку скорости 10–200 об/мин в сочетании с углом поворота от -2 до +4 градусов (по вертикали) и от 0 до +3 градусов (по горизонтали), что позволяет контролировать скорость подачи заготовки и траекторию движения.
Охват нескольких размеров:Применимо к диаметрам 10–200 мм, в сочетании с конструкцией с высотой центра 290 мм, можно позиционировать заготовки разных размеров путем регулировки направляющего колеса и опорной пластины.
Приложения
Автомобильные детали:Используется для обработки наружного диаметра штоков амортизаторов и приводных валов, обеспечивая непрерывную подачу при массовом производстве.
Подшипники и стандартные детали:Используется для обработки наружных колец и штифтов, обеспечивая контроль фиксированной длины и консистенции.
Гидравлические компоненты:Используется для обработки сердечников клапанов и плунжеров в соответствии с требованиями к сопрягаемым размерам.
Общая техника:Используется для обработки различных валов и компонентов направляющих, что снижает потребность в конфигурациях с несколькими-моделями.
